Блок ГИС INTEGRO Электроразведка включает модули «МТЗ» и «ЗСБ», обеспечивающие возможность включения данных современных электромагнитных зондирований в процесс комплексной интерпретации геолого-геофизических материалов региональной стадии изучения территорий.
Модуль «МТЗ»
Модуль предназначен для ввода, хранения, визуализации, анализа и интерпретации данных магнитотеллурических зондирований. Входные данные – массивы импедансных частотных зависимостей в формате EDI
Основные возможности МТЗ
Структурирование массива данных МТЗ по изучаемой площади
Вынесение точек зондирования на карту, сопоставление проектной и полевой схем сети наблюдений, сортировка по профилям и пикетам
Визуализация и редакция частотных зависимостей МТ передаточных функций (модулей и фаз имедансов, кажущихся сопротивлений)
Удаление отскоков, сглаживание; формирование итогового набора данных в единой сетке и фиксированном диапазоне частот
Анализ пространственной морфологии геоэлектрического поля
Построение карт векторов геоэлектрического поля и векторов индукции с целью изучения структурно-тектонических особенностей территории и оценки опасности геомагнитно-индуцированных токов (ГИТ) для трубопроводов
Построение и редакция псевдоразрезов
Визуализация профильно-частотных распределений МТ передаточных функций, их адаптивное сглаживание

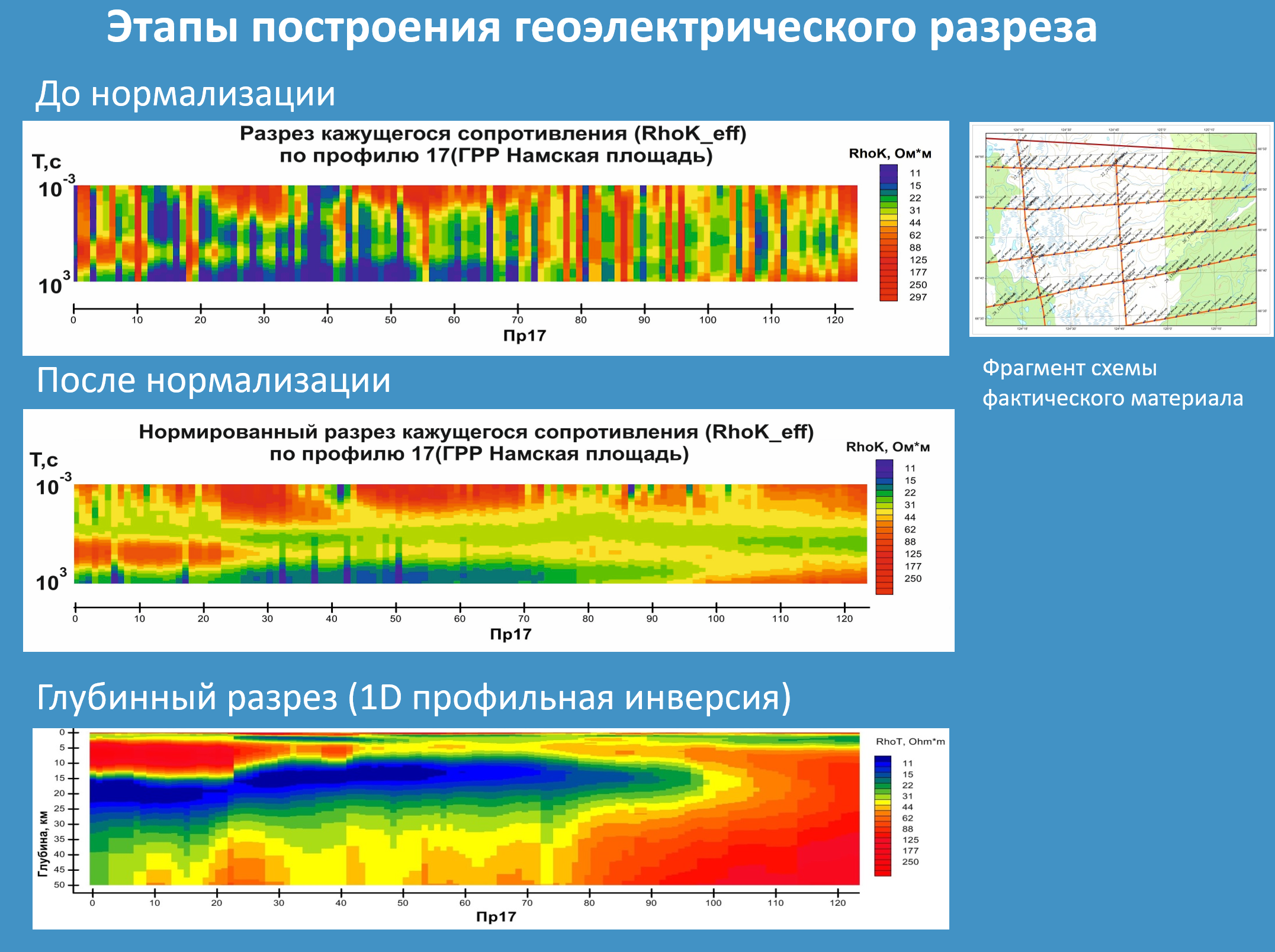

Амплитудная нормализация профильных массивов импедансов - устранение локальных гальванических искажений
Расчёт частоты с наименьшей дисперсией кажущихся сопротивлений RhoK, приведение частотных кривых RhoK в рядовых точках к среднему уровню на этой частоте
Построение глубинных разрезов удельных электрических сопротивлений (УЭС)

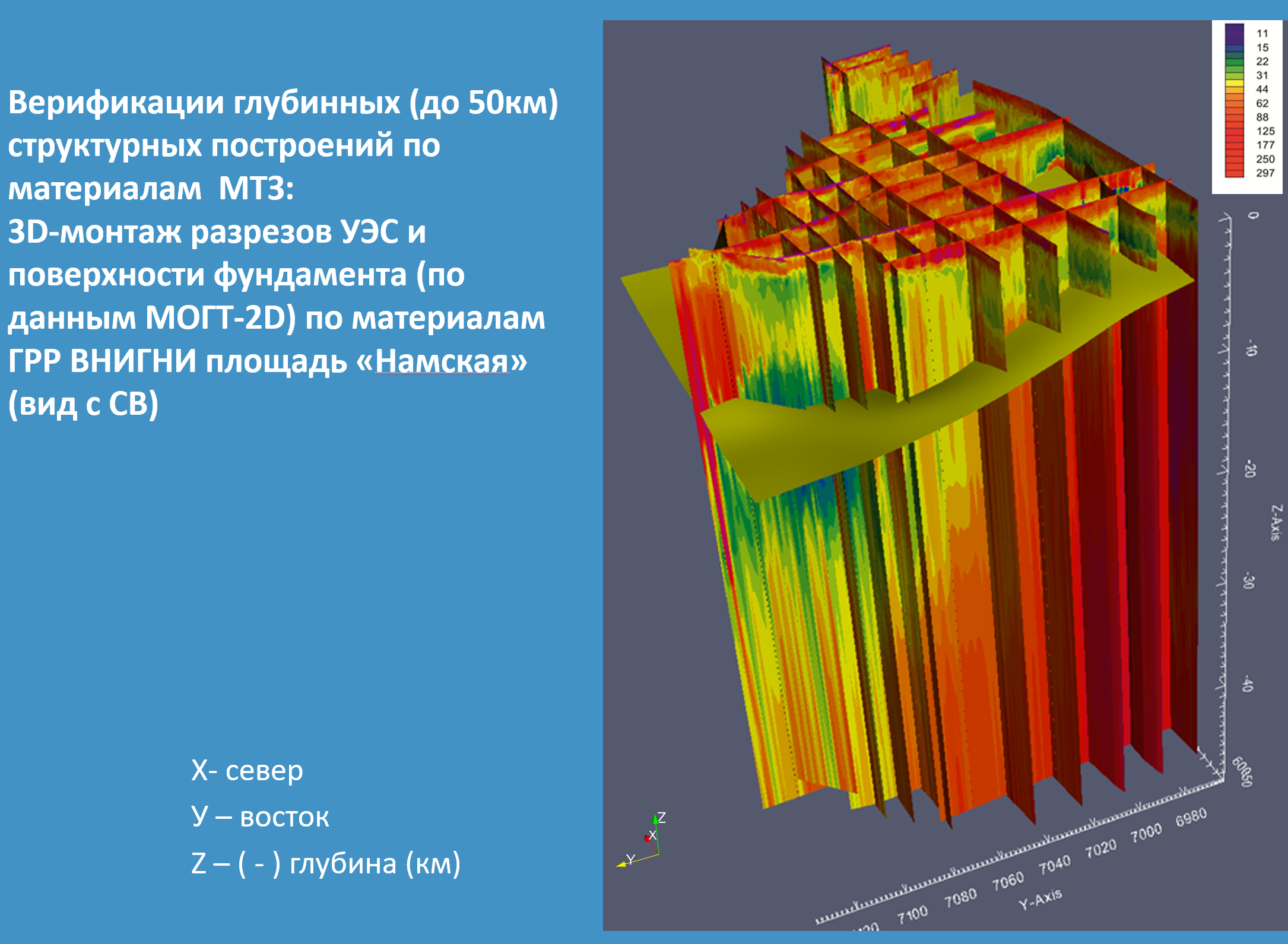

Экспресс-трансформации и профильные инверсии МТ данных (рабочая схема 1D по Occam); пространственный монтаж геоэлектрических разрезов
Построение «псевдо-скважин» (las_УЭС) по пикетам профиля
Построение локальных глубинных зависимостей УЭС в формате Las в точках профиля для сопоставления со скважинными данными
Построение пластово-градиентных моделей разреза УЭС (ПГRoМ) в каркасе сейсмических отражающих горизонтов

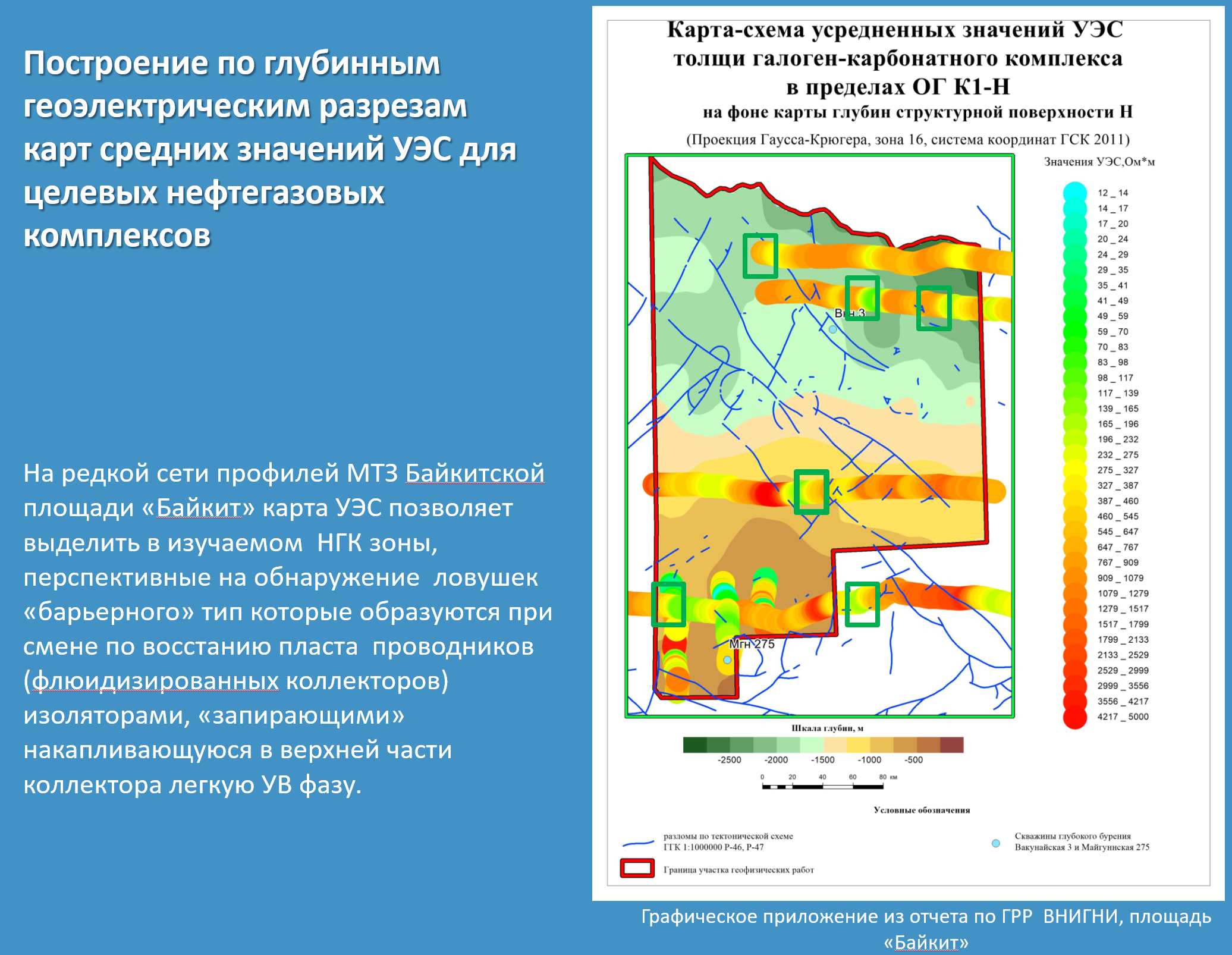

Расчет статистик распределения УЭС в целевых НГК, построение графиков средних УЭС (вдоль профилей) и карт их распределений по площади; изучение корреляции параметров ПГRoМ и ПГСМ
Примеры выполненных работ
Модуль «ЗСБ»

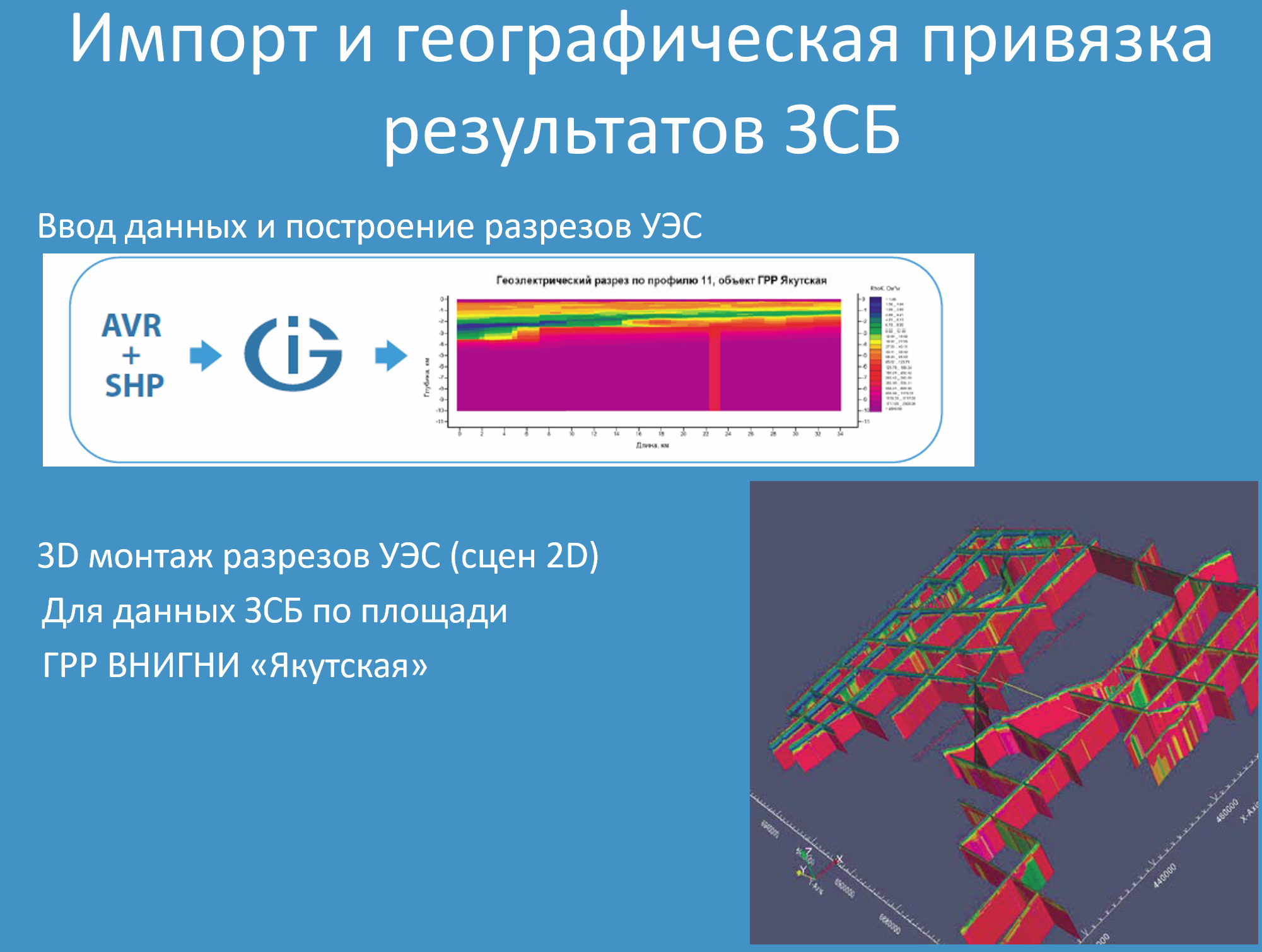

Модуль предназначен для ввода, хранения, визуализации и интерпретации данных зондирований ЗСБ. Входные данные – массивы данных в формате AVR (текстовый формат для хранения кривых ЗСБ и геоэлектрических моделей). В нем производятся импорт и географическая привязка (по shp-файлу c координатами точек зондирований) результатов ЗСБ и построение по ним глубинных геоэлектрических разрезов (разрезов УЭС) для проведения дальнейшей интерпретации по технологиям, аналогичным представленным в модуле МТЗ.
